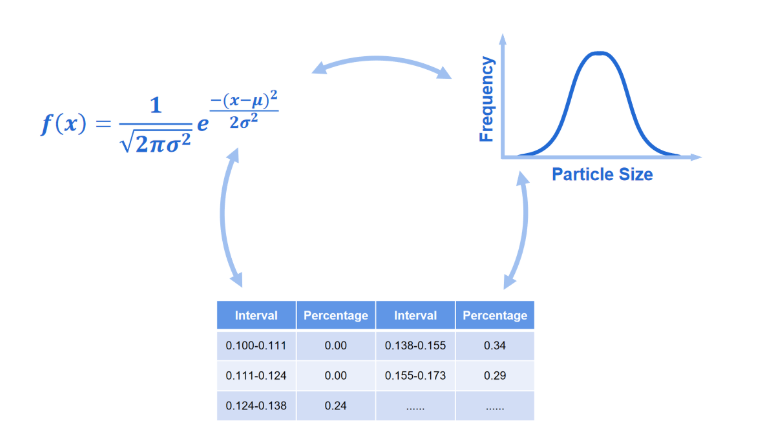

在成功測量出樣品的粒徑分布后，如何準確、全面地描述和解讀數據就成為關鍵一步。粒徑分布的描述方式直接影響了我們能否從中提取出有價值的信息，以指導研發、優化工藝和控制產品質量。通常，我們可以通過三種主要方式來描述粒徑分布：表格、圖表和數學模型。

一、表格法：最直接的數據呈現

表格是呈現粒徑分布數據最常用、最精確的形式，它能提供具體的數值，便于進行定量比較和記錄。主要包含兩種類型：

1. 頻率分布表

• 格式：將整個粒徑范圍劃分為一系列連續的區間（通道），列出每個區間內顆粒的百分比（如體積百分比、數量百分比）。

• 作用：直觀顯示顆粒主要集中在哪個或哪些粒徑區間。例如，可以清晰地看到“在10-20μm區間的顆粒占總體積的35%”。

2. 累積分布表

• 格式：列出從最小粒徑到某一粒徑上限的所有顆粒的累計百分比。

• 作用：便于直接讀取關鍵百分位數，是進行數據分析的核心。

關鍵指標解讀（基于累積分布表）：

在粒度報告中，D10, D50, D90 是最常引用的指標，它們源自累積分布曲線：

• D50（中值粒徑）：累積分布達到50%時所對應的粒徑值。它表示樣品中50%的顆粒小于這個粒徑，另外50%的顆粒大于這個粒徑。D50是衡量樣品平均粒徑的最常用指標。

• D10 和 D90：分別代表累積分布為10%和90%時對應的粒徑值。D10表示樣品中有10%的顆粒小于此粒徑，通常反映了細顆粒端的分布；D90則表示有90%的顆粒小于此粒徑，反映了大顆粒端的分布。

通過這三個值，我們可以快速把握樣品的整體分布情況：D50表示平均水平，而（D90 - D10）的范圍則直觀地反映了分布的寬度。

二、圖表法：最直觀的分布可視化

圖表能將數據轉化為易于理解的視覺信息，幫助我們快速把握分布的整體形態和特征。

1. 直方圖（頻率分布圖）

• 單峰分布：表明樣品粒徑相對集中，生產工藝穩定。

• 雙峰/多峰分布：可能由兩種不同來源的顆?；旌隙桑蚴窃谏a過程中發生了團聚、破碎等現象。

• 形態：以一系列矩形表示，每個矩形的寬度代表一個粒徑區間，高度代表該區間內顆粒的百分含量。

• 解讀：峰值對應的粒徑區間稱為“眾數”，即顆粒最集中的區域。一個樣品可能呈現單峰、雙峰或多峰分布。

2. 頻率分布曲線

• 形態：將直方圖的各個頂點連接起來形成一條平滑的曲線，其意義與直方圖類似，但更易于觀察分布形態。

3. 累積分布曲線

• 形態：一條從0%增長到100%的S形曲線。

• 解讀：曲線越陡峭，說明粒徑分布越集中、越均勻；曲線越平緩，說明粒徑分布越寬。從曲線上可以輕松地通過“由Y軸找X軸”的方式讀取任意D值（如D50, D95等）。

三、函數法：基于數學模型的深度分析

對于某些能夠用特定數學模型很好擬合的分布，可以用數學函數來描述，這便于進行理論研究和過程模擬。常見的分布模型包括：

• 正態分布：適用于顆粒尺寸圍繞平均值對稱分布的樣品，在實際工業中較為少見。

• 對數正態分布：在顆粒系統中最常見。粒徑的對數值呈正態分布，其圖形向大顆粒方向拖尾。

• R-R（Rosin-Rammler）分布：廣泛用于描述粉碎后礦物、煤粉等粉末的粒徑分布，特別適用于粗顆粒較多的樣品。

實踐指南：如何綜合描述一份粒度報告？

假設您拿到一份激光粒度儀出具的以體積為基準的報告，可以按照以下步驟進行描述：

1. 明確基準：首先確認是體積分布、數量分布還是面積分布。激光衍射法默認通常是體積分布，這在比較時需要特別注意。

2. 抓住核心參數：查看D10, D50, D90的值。例如：“該樣品的D50為45μm，表明其中位粒徑為45微米。”

3. 評估分布寬度：計算跨度或直接觀察分布寬度。

• 跨度：公式為 Span = (D90 - D10) / D50。跨度越大，分布越寬。

• 描述示例：“該樣品D10為15μm，D90為85μm，跨度值為1.56，顯示出較寬的粒徑分布?！?/p>

4. 觀察分布形態：結合頻率分布曲線判斷是單峰還是多峰。

• 描述示例：“從頻率分布圖可見，樣品呈單一主峰，但在亞微米區域有一個小肩峰，提示可能存在少量細顆粒團聚體或另一種細組分。”

5. 結論性描述：將數據與產品性能關聯。

• 綜合描述示例：“綜合來看，該粉末樣品（D50=45μm）平均粒徑適中，但分布較寬（Span=1.56），同時含有少量細粉（D10=15μm）和少量粗顆粒（D90=85μm）。這種分布可能有利于提高堆積密度，但可能會影響流動均勻性。”

總結

準確描述粒徑分布是一項關鍵技能。表格提供精確數據，圖表展現直觀趨勢，模型助力理論分析。在實踐中，三者結合使用，并從D10/D50/D90等關鍵參數入手，結合分布形態進行綜合分析，才能將枯燥的數據轉化為對產品性能和生產工藝的深刻洞察，從而創造真正的價值。
