在材料科學領域，粒徑分析對于理解材料的物理和化學性質至關重要。尤其是對于顏色較深的樣品，如黑褐色膠體懸浮液，其吸光特性可能會對粒徑測量造成干擾。為了克服這一挑戰，丹東百特儀器有限公司的BeNano 180 Zeta Pro納米粒度及Zeta電位儀提供了一種有效的解決方案。

實驗背景

深色樣品在動態光散射測試中常面臨挑戰，因為它們會吸收散射光，從而降低散射光強和波動。這可能導致測試結果的不準確。為了獲得準確的粒徑數據，通常需要對樣品進行稀釋處理。

實驗方法

本研究中，我們采用了BeNano 180 Zeta Pro納米粒度儀，該儀器使用671nm波長、50mW功率的激光器作為光源。通過動態光散射技術，我們能夠收集90°或173°的散射光，并利用相關計算得到顆粒的布朗運動速度，進而推算出粒徑和粒徑分布。

樣品制備與測試條件

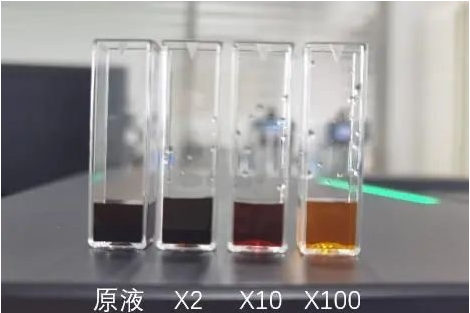

本研究共測試了兩個黑褐色樣品。為確保測試的準確性，我們在原液狀態以及稀釋2倍、10倍和100倍的條件下進行了測試。測試溫度通過BeNano 180 Zeta Pro內置的溫度控制系統維持在25℃±0.1℃，并在90°和173°兩個角度進行了測試。

實驗結果

實驗結果顯示，兩個樣品在不同稀釋倍數和檢測角度下的測試重復性良好。值得注意的是，原液在90°光路下無法進行檢測，這可能是由于樣品的強吸光特性。通過圖1至圖4的相關曲線和粒徑分布圖，我們可以觀察到稀釋倍數對粒徑結果的影響。在稀釋10倍以上時，粒徑結果趨于穩定，表明此時樣品對散射光的吸收影響可以忽略，測試結果更為真實。

討論

本研究強調了在處理吸光性強的樣品時稀釋的重要性。通過適當的稀釋，可以有效降低樣品對散射光的吸收，從而獲得更準確的粒徑數據。此外，實驗還表明，在稀釋倍數超過10倍后，90°和173°檢測角度下的粒徑結果具有較好的一致性。

結論

BeNano 180 Zeta Pro納米粒度及Zeta電位儀在處理顏色較深、吸光性強的樣品時表現出色，能夠提供準確的粒徑分析。通過適當的樣品稀釋和選擇合適的檢測角度，可以有效提高測試的準確性和可靠性。
